焊接式三偏心硬密封蝶閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保水處理、高層建筑給排水管路作啟閉或調節介質流量之用.可在高溫環境下作業，工作溫度可達400度。結構型式可分為單偏心/雙偏心/三偏心。

【產品特點】

1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

2、由扭矩產生彈性密封。

3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

4、體積小、重量輕、操作輕巧、便于安裝、連接可靠。

5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

6、更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。

【執行標準】

設計規范： GB/T 12238 API609

結構長度： GB/T 12221 API609 ASME B16.10

法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗：GB/T 13927 API598

【結構示意圖】

三偏心蝶閥結構示意圖

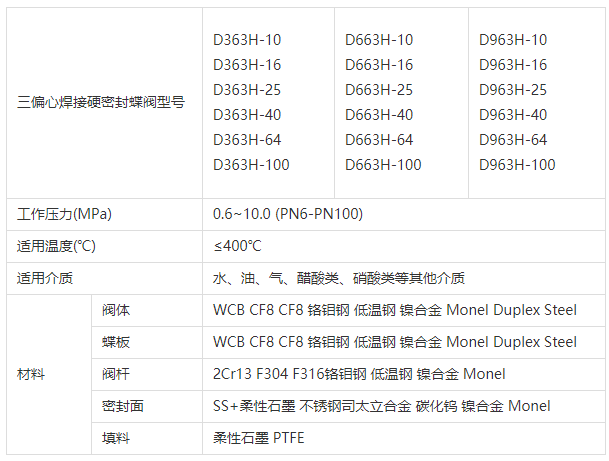

【性能參數】
